Para divisiones diferenciales directas e indirectas.Para fresado de ranuras helicoidales, el husillo de la mesa de la máquina se puede usar para accionamiento. Engranaje de tornillo sinfín de fósforo/bronce con tornillo sinfín rectificado y cementado de acero CrNi. Gira desde 10° grados por debajo de horizontal a vertical (-10° a 90°). Cada división para 2 a 50 piezas y muchas divisiones hasta 380 piezas. Velocidad de engranaje 40:1, ajustable. Engranajes de desembrague para divisiones directas. Concentricidad: 0,015 mm (0,00059 pulg.).Precisión de la división 1 min.
DETALLES TECNICOS |
| |
Peso bruto (kg) |
Med. CFT |
Mandril aplicable |
| BS-0 |
(C) 20 |
0.8 |
4" O 5" |
| BS-1 |
(C) 30 |
1.3 |
5" O 6" |
| BS-2 |
(W)72 |
3.4 |
6", 7" O 8" |

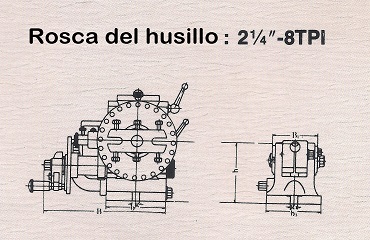

DETALLES TECNICOS |
| |
A1 |
B1 |
H1 |
h |
a1 |
b1 |
g1 |
| BS-2 |
|
86
3 15/32 |
|
132.7
5 15/64 |
175
6 57/64 |
124
4 7/8 |
16
5/8 |

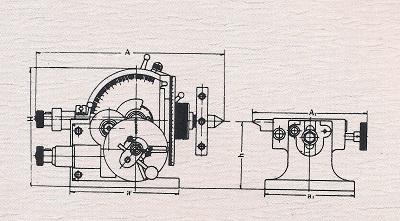

DETALLES TECNICOS |
| |
A |
B |
H |
h |
a |
b |
g |
Forma cónica del centro |
Diámetro del orificio del husillo |
| BS-2 |
|
272 10 45/64 |
|
132.7
5 15/64 |
213
5 25/64 |
134
5 9/32 |
16
5/8 |
B & S No.10 |
25.4
1 |
|
