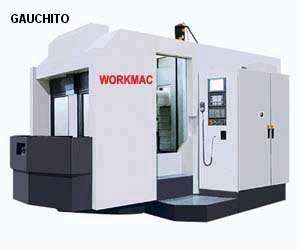

CENTROS DE MECANIZADO HORIZONTAL CNC DE MANDRILADO Y FRESADO
Precio de Oferta:  Consulte
Precio:  Consulte



seleccione una imagen para aumentar



  Centro de mecanizado horizontal CNC de mandrilado y fresado de la serie HMC es desarrollado por nuestra empresa a través de la

CENTROS DE MECANIZADO HORIZONTAL CNC

DE MANDRILADO Y FRESADO

La máquina es adecuada para el procesamiento de múltiples superficies de trabajo y múltiples procedimientos de trabajo; utilizada para el fresado, taladrado, perforado, avellanado, roscado, así como el mecanizado de superficies curvas de dos o tres dimensiones, con alta precisión, alta velocidad y alta eficiencia.
Este centro de mecanizado horizontal CNC se utiliza ampliamente en motores de automóvil, motores diesel, aviación, las industrias de maquinaria eléctrica y en general industrias de maquinaria. También puede ser utilizada para el fresado, taladrado, perforado, avellanado, roscado. También para el mecanizado de superficies curvas de dos o tres dimensiones, con alta precisión, alta velocidad y alta eficacia.

  • Cambio de velocidad sin eslabones, cambio de velocidades de 2 pasos por engranajes, torque del husillo aumentado. Los rodamientos del husillo son enfriados por aceite refrigerante que pasa por la superficie exterior del husillo. La temperatura del eje puede ser controlada por los rodamientos combinados con alta precisión y alta rigidez.
  • Mesa de trabajo, platina deslizante y tablero de mesa de trabajo cambiante (mesa de trabajo rotatoria de cualquier índice es opcional).
  • Pequeñas placas frontales CNC que pueden ser cambiadas en el almacén de herramientas.
  • Marco de pórtico con buena distribución de fuerza y rigidez.
  • Para almacén de herramientas de cadena con estándares de 40, 60, 90 por favor verifique las especificaciones.
  • Estación rígida de cambio de doble mesa de trabajo de TH6550 × 50 centro de mecanizado de fresado y perforación.
  • Hacia adelante y hacia atrás el doble cambio de mesa de trabajo de la estación de TH6550 × 50 centro de mecanizado horizontal CNC de mandrilado y fresado.
Ítem Unidad WORK50 WORK63 WORK63s
Mesa Área de trabajo de la mesa   mm 500×500 630×630 630×630
Número de cambiadoras de paletas     doble doble 1
Tiempo de Cambio   s 12 40
Máx. carga en la mesa   kg 500 1200 1200
Rango de trabajo del husillo Cono del Husillo     ISO7:24 No 50 ISO7:24 No 50 ISO7:24 No 50
Potencia del principal motor operacional   kW Nov-15 15/18.5 (17/22.5) 15/18.5 (17/22.5)
Velocidades del husillo   r/min 20-5000(10000) 20-5000 20-5000
Torque del husillo   N.m 376/513 510/630 (870/1150) 510/630 (870/1150)
Máx. Empuje del husillo   N 7000 10000 10000
Máx. recorrido de la mesa de trabajo X mm 700(columna) 1000 1000
Máx. recorrido de los cabezales Y mm 650 850 850
Máx. Recorrido de la columna Z mm 600(mesa de trabajo) 750 750
Máx. Recorrido del husillo W
Rotación de la mesa B   1°×360 1°×360 1°×360
Distancia entre el eje del husillo y la superficie de la mesa   mm 50-700 0-850 0-850
Min. Distancia entre la nariz del husillo y el centro de la mesa mm 200 200 200
Velocidades de Recorridos Alimentación de corte X, Y, Z   mm/min 1-10000 Ene-00 Ene-00
B   r/min
Velocidad rápida X, Y, Z   m/min 24 X, Y:20 Z:18 X, Y:20 Z:18
B   r/min 10(Rueda de cadena)/10(CNC) 3(Rueda de cadena)/10(CNC) 3(Rueda de cadena)/10(CNC)
Cambiador automático de herramientas Capacidad de Almacén/Selección de herramientas   piezas 40/punto de posicionamiento (Con función de preselección) 40/ punto de posicionamiento (Con función de preselección) 40/ punto de posicionamiento (Con función de preselección)
Especificación del fuste     ISO 7:24 JT50 ISO 7:24 JT50 ISO 7:24 JT50
Máx. peso de la herramienta   kg 25 25 25
Máx. longitud de la herramienta/diámetro   mm 400/∅125 400/∅125 400/∅125
Tiempo de cambio de herramienta   s 9 9 9
Máx. diámetro de la herramienta cuando ranura adyacente vacía   mm 250 250 250
Precisión de posicionamiento (VD13441) X, Y, Z   mm 0.016 X, Y:0.020 Z:0.016 X, Y:0.020 Z:0.016
B(4×90°)     10(4) 10(4) 10(4)
Repetición X, Y, Z   mm 0.01 X, Y:0.012 Z:0.010 X, Y:0.012 Z:0.010
B(4×90°)     6 6 6
Información de instalación Fuente de potencia   Hz/V 50/380 50/380 50/380
Capacidad de potencia total   KVA 55 60 60
Peso neto de la máquina (aprox.)   kg 21000 21400 19400
Área necesaria   mm 5690×5500 6270×4460 5425×4460
Dimensiones de la máquina   mm 4790×4600×3048 6270×3535×3300 5425×3535×3300
sistema CNC     FANUC 0i-MC (FANUC 18i, SIEMENS 840D Opcional FANUC 0i-MC (FANUC 18i, SIEMENS 840D Opcional) FANUC 0i-MC (FANUC 18i, SIEMENS 840D Opcional)



Ítem Unidad WORK80 WORK80s WORK160
Mesa Área de trabajo de la mesa   mm 800×800 800×800 2000×2500
Número de cambiadoras de paletas     doble 1 1
Tiempo de Cambio   s 45
Máx. carga en la mesa   kg 2000 2000 25000
Rango de trabajo del husillo Cono del Husillo     ISO7:24 No 50 ISO7:24 No 50 ISO7:24 No 50
Potencia del principal motor operacional   kW 22/26(17/22.5) 22/26(17/22.5) 37/51(30min)
Velocidades del husillo   r/min 20-5000 20-5000
Torque del husillo   N.m 750/886(870/1150) 750/886(870/1150) 4070/5600
Máx. Empuje del husillo   N 10000 10000 30000
Máx. recorrido de la mesa de trabajo X mm 1300 1300 3000
Máx. recorrido de los cabezales Y mm 1000 1000 2500
Máx. Recorrido de la columna Z mm 1000 1000 2000
Máx. Recorrido del husillo W   1000
Rotación de la mesa B   1°×360 1°×360 1°×360
Distancia entre el eje del husillo y la superficie de la mesa   mm 0-1000 100-1000 0-2500
Min. Distancia entre la nariz del husillo y el centro de la mesa mm 247 247 640
Velocidades de recorridos Alimentación de corte X, Y, Z   mm/min 1-10000 1-10000 X, Y, Z:1-6000 W:1-5000
B   r/min 0-2
Velocidad rápida X, Y, Z   m/min 24 24 X,Y,Z:24 W:5
B   r/min 6(Rueda de cadena)/8(CNC) 6(Rueda de cadena))/8(CNC) 3
Cambiador automático de herramientas Capacidad de Almacén/Selección de herramientas   piezas 60/ punto de posicionamiento (Con función de preselección) 60/ punto de posicionamiento (Con función de preselección) 90/punto de posicionamiento (cualquier posición)
Especificación del fuste     ISO 7:24 JT50 ISO 7:24 JT50 ISO 7:24 JT50
Máx. peso de la herramienta   kg 25 25 35
Máx. longitud de la herramienta/diámetro   mm 400/∅125 400/∅125 400/∅125
Tiempo de cambio de herramienta   s 9 9 16
Máx. diámetro de la herramienta cuando ranura adyacente vacía   mm 250 250 250
Precisión de posicionamiento (VD13441) X, Y, Z   mm 0.02 0.02 X,Y,Z,W:0.026
B(4×90°)     10(4) 10(4) 18(4)
Repetición X, Y, Z   mm 0.012 0.012 0.013
B(4×90°)     6 6 10(4)
Información de instalación Fuente de potencia   Hz/V 50/380 50/380 50/380
Capacidad de potencia total   KVA 60 60 200
Peso neto de la máquina (aprox.)   kg 30500 27500 78000
Área necesaria   mm 8000×5000 6500×5000 10210×9800
Dimensiones de la máquina   mm 7875×4600×3405 6325×4600×3405 8375×8360×6615
sistema CNC     FANUC 0i-MC (FANUC 18i, SIEMENS 840D Opcional FANUC 0i-MC (FANUC 18i, SIEMENS 840D Opcional) SIEMENS 840D














  Empresa: Gauchito SRL.
  Estado: Nueva
  Embalaje :  No Aplicable
  Garantia:  No Aplicable

  Formas de pago :  Otro


www.gauchito.com.ar - folleto y precio sugerido - puede haber cambios sin previo aviso - precio sujeto a final confirmacion
