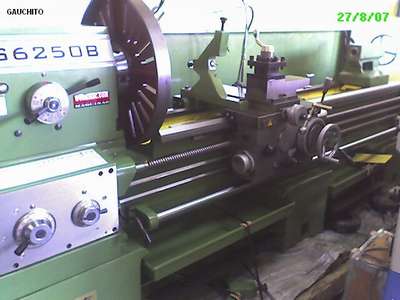

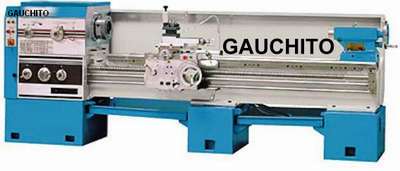

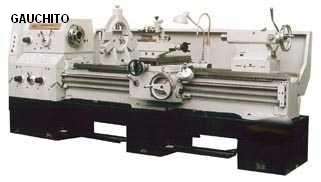

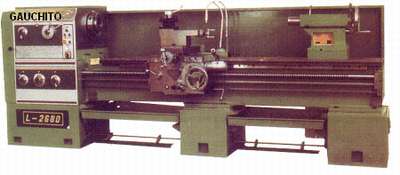

TORNO DE PRECISIÓN
GRAN ALTURA DE PUNTAS Y GRAN TALADRO DE HUSILLO, EQUIPADO CON DISPOSITIVO
PARA TORNEADO CÓNICO
- Diámetro máximo de pieza de trabajo 660mm
- Taladro de husillo Ø82mm
- Lubricación central manual para soporte y guías
- Husillo tope con topes ajustables para el avance longitudinal
- Freno de pie
- Lubricación forzada del cabezal fijo de husillo principal por medio de
bomba trocoide
- Dispositivo para torneado cónico de serie
- Acoplamiento de laminas para el arranque suave con piezas pesadas de
trabajo
- Husillo de grandes dimensiones, rodamiento ajustable, bancada pesada y
fuertemente dimensionada, templada y con pulido de precisión
- Piñones y ejes de acero al Cr-Ni, templados y con pulido de precisión
- Protocolo de homologación según DIN 8606
- Avance rápido con motor independiente.
- Diámetro máximo de torneado 870mm con puente retirado
- Elevada capacidad de corte a través de accionamiento principal de 7,5kw
|
DATOS TÉCNICOS |
|
ALTURA DE PUNTAS |
330mm |
|
DISTANCIA ENTRE PUNTAS |
1500mm |
2000mm |
3000mm |
|
ALTURA DE PUNTAS ACODAM. |
435mm |
|
LONGITUD DE PUENTE |
200mm |
|
TALADRO DE HUSILLO |
Ø82mm |
|
ALOJAMIENTO DE HUSILLO |
DIN 55029 (camlock) D1-8" |
|
PAR MAX. DE GIRO EN HUSILLO |
1500Nm |
|
REVOLUCIONES DEL HUSILLO |
(24) 9-1600min-1 |
|
RECORRIDO DEL CARRO SUPERIOR |
145mm |
|
RECORRIDO DEL CARRO TRANSVERSAL |
310mm |
|
AVNCES LONGITUDINALES |
(93) 0,028-6,43mm/U |
|
AVANCES TRANSVERSALES |
(93) 0,012-2,73mm/U |
|
AVANCE RAPIDO LONG/TRANS |
4,5/1,9m/min |
|
CORTADO DE ROSCAS |
MÉTRICA |
(48) 0,5-224mm |
|
PULGADAS |
(48) 72-1/8 GPZ |
|
MODULO |
(42) 0,5-112mm |
|
DIAMETRAL |
(45) 56-1/4 DP |
|
DIMENSIONES DE HERRAMIENTAS |
25x25mm |
|
CONO DEL CABEZAL MOVIL |
MK5 |
|
DIAMETRO DE LA PINOLA |
Ø75mm |
|
RECORRIDO DE LA PINOLA |
150mm |
|
MOTOR PRINCIPAL |
7,5kw |
|
DIMENSIONES |
3132x1050x1350mm |
3632x1050x1350mm |
4132x1050x1350mm |
|
PESO |
2400kg |
2600kg |
2900kg |
|
