TORNOS CNC GRANDES BANCADA HORIZONTAL
Precio de Oferta:  Consulte
Precio:  Consulte



seleccione una imagen para aumentar

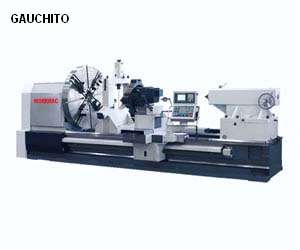

  Este torno CNC tiene modelos livianos

TORNOS CNC GRANDE

BANCADA HORIZONTAL

  • Modelos livianos, medianos, pesados y súper pesados. El diámetro de balanceo máx. es de 1000mm-3150mm y la carga máx. entre los dos centros es de 5-160 toneladas.
  • La serie liviana adopta una vía tipo "V", la serie media adopta una vía rectangular doble integral, la serie pesada adopta una vía cuadrada integral y para la serie súper pesada se adopta una vía cuadrada separada.
  • Este torno CNC puede mecanizar varias piezas de ejes y placas, también puede girar superficies roscadas, arqueadas, cónicas, internas y externas de partes giratorias, que alcanzan los requisitos de velocidad de corte de metales ferrosos y no ferrosos.
  • El torno CNC es principalmente para mecanizar piezas giratorias con alta eficiencia, en grandes cantidades y alta precisión en el campo de transportes, locomotoras, astronáutica, ejército, metalúrgica, etc.
  • La disposición rígida razonable del banco, eje y cabeza móvil aumentan la rigidez de la máquina enormemente, asegurando la estabilidad del estado de corte pesado.
  • El cojinete de alta precisión importado, engranaje de apagado de alta precisión y cambio de etapas hidráulicas están adaptados al cabezal del torno.
  • El plato adopta una marca famosa nacional con una amplia fuerza de agarre y alta confiabilidad. Plato de 3 y 4 mordazas opcionales de acuerdo a los requisitos del cliente.
  • Las torres internas y externas adoptan marcas famosas, torres de estructura horizontal, vertical y de marco con alta precisión de posicionamiento, buena rigidez y alta confiabilidad opcionales para los usuarios.
  • El sistema CNC internacional de marca famosa como FANUC y SIEMENS pueden realizar un control servo con alta velocidad y precisión.
  • Motor servo AC FANUC o SIEMENS con una velocidad de respuesta rápida y alta confiabilidad.
  • La cabeza móvil está dividida en una estructura superior e inferior y todo en una misma caja, y cuyo eje de engranaje es de alta precisión.
  • El banco es una pieza fundida con un diseño razonable. La vía auxiliar hace que el banco sea más rígido.
  • El transportador y deslizador son piezas fundidas con un diseño razonable. El tornillo de bola o piñones importados son de alta precisión lo que garantizan una transmisión precisa.

Item Unidad Serie de vía triple
WORK100 WORK125 WORK160 WORK200
Balanceo máx. sobre el banco mm 1000 1250 1600 2000
Diámetro de balanceo máx. sobre el banco mm 750 900 1250 1600
Longitud de giro máx. mm 3000-16000 3000-16000 3000-16000 3000-16000
Peso máx. de la pieza de trabajo entre dos contenedores t 18/25 18/25 25/32 25/32
Rango de velocidad del eje r/min 3-315 3-315 2-200/3-315 2-200/3-315
Potencia del motor principal kW 55 55 55 55
Diámetro del plato / Forma del plato mm ∅1000/ 4 mordazas manual ∅1250/ 4 mordazas manual ∅1600/ 4 mordazas manual ∅1600/ 4 mordazas manual
Velocidad de movimiento rápido del eje X m/min 4 4 4 4
Velocidad de movimiento rápido del eje Z m/min 5 5 5 5
Trayectoria del eje X mm 530 630 820 1020
Trayectoria del eje Z mm 3000-16000 3000-16000 3000-16000 3000-16000
Mecanismo de impulso del eje Z   Piñón y estante
Diámetro de la cubierta de la cabeza móvil mm 260-280 260/280 280/300 280/300
Trayectoria de la cubierta de la cabeza móvil mm 200 200 200 200
Forma de la torre   Torre vertical 4-etapas/tipo marco
Fuerza de corte máx. de la torre simple kN 40/60 40/60 50/80 50/80
Forma de la guía del banco   Guía triple integral
Distancia de la guía del banco mm 1440 1440 1760 1760



Item Unidad Serie pesada
WORK100 WORK125 WORK160 WORK200 WORK220 WORK250
Balanceo máx. sobre el banco mm 1000 1250 1600 2000 2200 2500
Diámetro de balanceo máx. sobre el banco mm 750 1000 1250 1600 1800 2200
Longitud de giro máx. mm 5000-16000 5000- 16000 5000-16000 5000-16000 5000-16000 5000-16000
Peso máx. de la pieza de trabajo entre dos contenedores t 25/40 25/40 25/40/50 25/40/50 25/40/50 25/40/50
Rango de velocidad del eje r/min 2-200/1-160 2-200 /1-160 2-200/1-160/1-150 2-200/1-160 2-220/1-160 2-200/1-160
Potencia del motor principal kW 55/75 55/75 55/75/90/100/130 55/75/90 55/75/90 55/75/90
Diámetro del plato / Forma del plato mm ∅1000/ ∅1250/ ∅1250/ ∅1800/ ∅1800/ ∅2000/
4mordazas 4mordazas 4mordazas 4mordazas 4mordazas 4mordazas
manual manual manual manual manual manual
Velocidad de movimiento rápido del eje X m/min 5 5 5 5 5 5
Velocidad de movimiento rápido del eje Z m/min 6 6 6 6 6 6
Trayectoria del eje X mm 520 630 820 1020 1120 1270
Trayectoria del eje Z mm 5000-16000 5000-16000 5000-16000 5000-16000 5000-16000 5000-16000
Mecanismo de impulso del eje Z   Piñón y estante
Diámetro de la cubierta de la cabeza móvil mm 300/350 300/3 50 300/350/380 300/350/380 300/350/380 300/350/380
Trayectoria de la cubierta de la cabeza móvil mm 200 200 200 200 200 200
Forma de la torre   Torre vertical 4-etapas/tipo marco Torre tipo marco Torre tipo marco
Fuerza de corte máx. de la torre simple kN 40/60 40/60 40/60/80/100 40/60/80 40/60/80 40/60/80
Forma de la guía del banco   Guía cuadrada integral
Distancia de la guía del banco mm 2200 2200 2200 2200 2200 2200



Item Unidad Serie súper
WORK160 WORK200 WORK250 WORK315
Balanceo máx. sobre el banco mm 1600 2000 2500 3150
Diámetro de balanceo máx. sobre el banco mm 1250 1600 2000 2500
Longitud de giro máx. mm 5000-16000 5000-16000 5000-16000 5000-16000
Peso máx. de la pieza de trabajo entre dos contenedores t 40/50/63 40/50/63 40/50/63/ 80/125/160 40/50/63/ 80/125/160
Rango de velocidad del eje r/min 0.8-160 0.8-160/0.6-120 0.8-160/0.6-120 /0.5-100 0.8-160/0.6-120 /0.5-100
Potencia del motor principal kW 55/75/90 55/75/90/130 55/75/90/ 110/125/132 55/75/90/ 110/125/132
Diámetro del plato / Forma del plato mm ∅1250/ ∅1600/ ∅2000/∅2500 ∅2000/∅2500/
4mordazas 4mordazas /4mordazas 4mordazas
manual manual manual manual
Velocidad de movimiento rápido del eje X m/min 6 6 04/05/2006 04/05/2006
Velocidad de movimiento rápido del eje Z m/min 6 6 04/05/2006 04/05/2006
Trayectoria del eje X mm 850 1050 1300 1650
Trayectoria del eje Z mm 5000-16000 5000-16000 5000-16000 5000-16000
Mecanismo de impulso del eje Z   Piñón y estante
Diámetro de la cubierta de la cabeza móvil mm 350/450/600 350/450/600 350/450/600/ 750/850 350/450/600/ 750/850
Trayectoria de la cubierta de la cabeza móvil mm 200/100 200/100 200/100 200/100
Forma de la torre   Torre tipo marco Torre tipo marco Torre tipo marco Torre tipo marco
Fuerza de corte máx. de la torre simple kN 80/100 80/100/150 80/100/125/150 80/100/125/160/200
Forma de la guía del banco   Guía cuadrada separada
Distancia de la guía del banco mm 1200; 1600 1200; 1600 1200; 1600/1400; 1800/1600; 2000 1200; 1600/ 1400; 1800/1600; 2000








  Empresa: Gauchito SRL.
  Estado: Nueva
  Embalaje :  No Aplicable
  Garantia:  No Aplicable

  Formas de pago :  Otro


www.gauchito.com.ar - folleto y precio sugerido - puede haber cambios sin previo aviso - precio sujeto a final confirmacion
