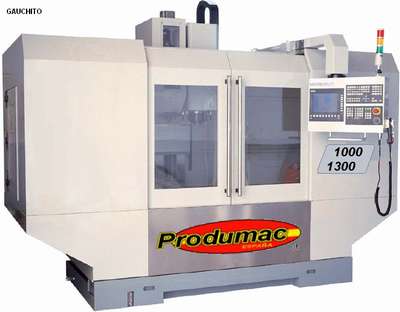

Produmac MCV 1000 - 1300 - (codigo: 36782)
Precio de Oferta:  Consulte
Precio:  Consulte



seleccione una imagen para aumentar



  Características
Características:
- Impulsión del husillo a una velocidad estándar de 10000 RPM.
- El husillo se coloca bajo cojinetes de alta precisión para asegurar un corte de gran exactitud.
- Husillo diseñado con un diámetro de 70mm.
- Carga fácil de herramientas para el ahusamiento #40.
- 24 herramientas ATC en Vm-1000, 32 herramientas ATC en Vm-1300.
- Cama de una pieza hecha de hierro fundido de Meehainte.
- Acanalado pesado en todas partes para lograr una estabilidad mecánica y termal excelente.
- Tuerca doble C3 del tornillo de bolas.
- Tornillo de bolas con un diámetro largo de doble pretensión.
- Caja rígida que permite movimientos de alta velocidad.
- Al abrir las ventanas se logra una capacidad de cargamento extremadamente grande.
- El servo motor de la CA proporciona una torsión y una energía extremadamente altas.
- El panel de control del eslabón giratorio se diseña a conveniencia del operador.
- El tanque grande del líquido refrigerador se aísla de la bancada de la máquina para prevenir un traspaso térmico.
- El dispositivo de la colada abajo proporciona la limpieza fácil está disponible a petición
- Circuito de baja tensión del sistema.
- Se adapta con la regulación del CE.

Características  Descripción  Unidad  VM-1000  VM-1300
Mesa  Medidas de la mesa  mm  1300 x 600  1300 x 600
Distancia entre el mesa y el suelo  mm  850 850
Capacidad que soporta el mesa  kg  800 1000
Configuración del Slot – T  mm  18 x 110 x 5  18 x 110 x 5
Desplazamiento  Eje X  mm  1000 1300
Eje Y  mm  600 650
Eje Z  mm  570 710
Husillo  Ahusamiento  ISO  40 40
ø interior del cojinete del husillo  mm  70 70
Velocidad del husillo  RPM  10000 10000
Tipo de agarre al mesa  mm  80 - 650  80 - 790
Transmisión de los ejes  Tornillo de bolas de los ejes X / Y / Z  mm  D40 x P12 x C3  D40 x P12 x C3
Transmisión  mm  Directa  Directa
Avance rápido de los ejes X Y Z  m/min  24 24
Avance estándar de los ejes X Y Z  m/min  8 8
Motor  Husillo  Kw  12 / 16 (Siemens)
11 / 15 (Fagor)
11 / 15 (Fanuc)
Eje X  Nm  13.3 (Siemens)
14.8 (Fagor)
12 (Fanuc)
Eje Y  Nm  24.4 (Siemens)
14.8 (Fagor)
22 (Fanuc)
Eje Z  Nm  24.4 (Siemens)
27.3 (Fagor)
22 (Fanuc)
Refrigerador de la bomba  187.5
ATC  Bolsillo    24 32
Ahusado de la herramienta    BT / CAT / -#40; DIN69871
Tiempo ATC (T - T)  Seg  4 4
Avance del bolsillo  mm  80.8  80.8
Peso máximo de la herramienta  Kg  8 8
Largo máximo de la herramienta  mm  300 300
Exactitud  Exactitud del posicionamiento  mm  + - 0.005 / 300  + - 0.005 / 300
Capacidad de repetición  mm  0.005  0.005
Misceláneos  Dimensiones (largo X ancho X alto)  3.0 X 1.5 X 2.4  3.5 X 1.5 X 2.6
Peso  Kg  5000 7000
Requisitos neumáticos  Bar  6 6
